Vocus CI-TOF实时测量气态痕量有机挥发物VOCs
化学电离质谱仪，对多种类挥发性有机物和挥发性无机物（VOCs和VICs）提供亚ppt级的检测限，适用于实验室、工业和移动平台等应用场景。
实时分析大气中有机化合物
无与伦比的灵敏度和检测速度
Vocus质谱仪直接对空气进行采样，通过化学电离（CI）使待测物分子带电，后续利用飞行时间质谱检测离子。 可以实时获得空气样品的化学组分，检测限低至万亿分之一（ppt）。

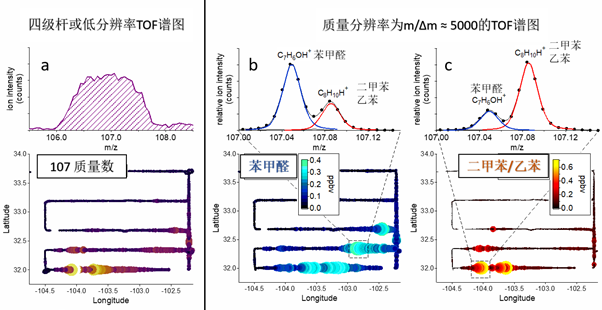

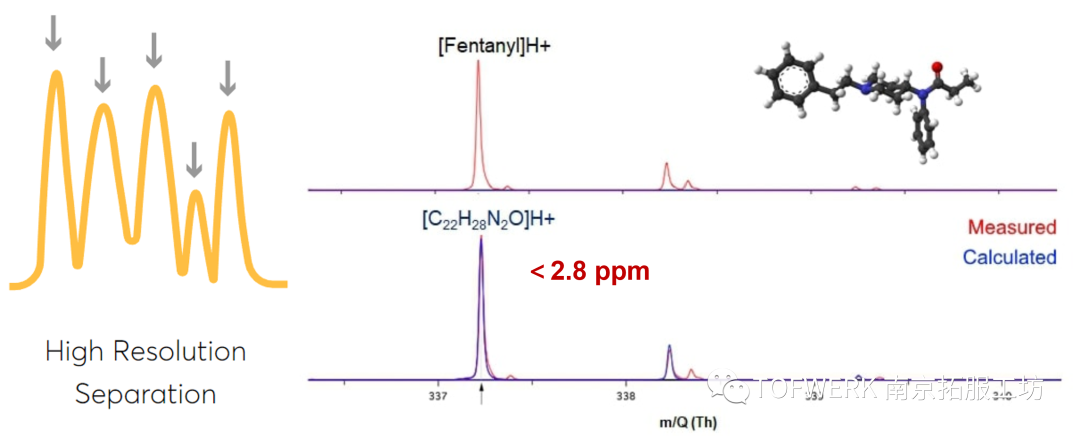

无需色谱分离
Vocus对特定类别的挥发性有机化合物和无机化合物（VOCs和VICs）具有更好的选择性，分析物在电离时产生的碎片有限，因此可以观察到分子离子。上述优点，配合高分辨率飞行时间质谱的强大分辨能力，无需色谱分离也可精确进行复杂混合物成分定性定量分析。

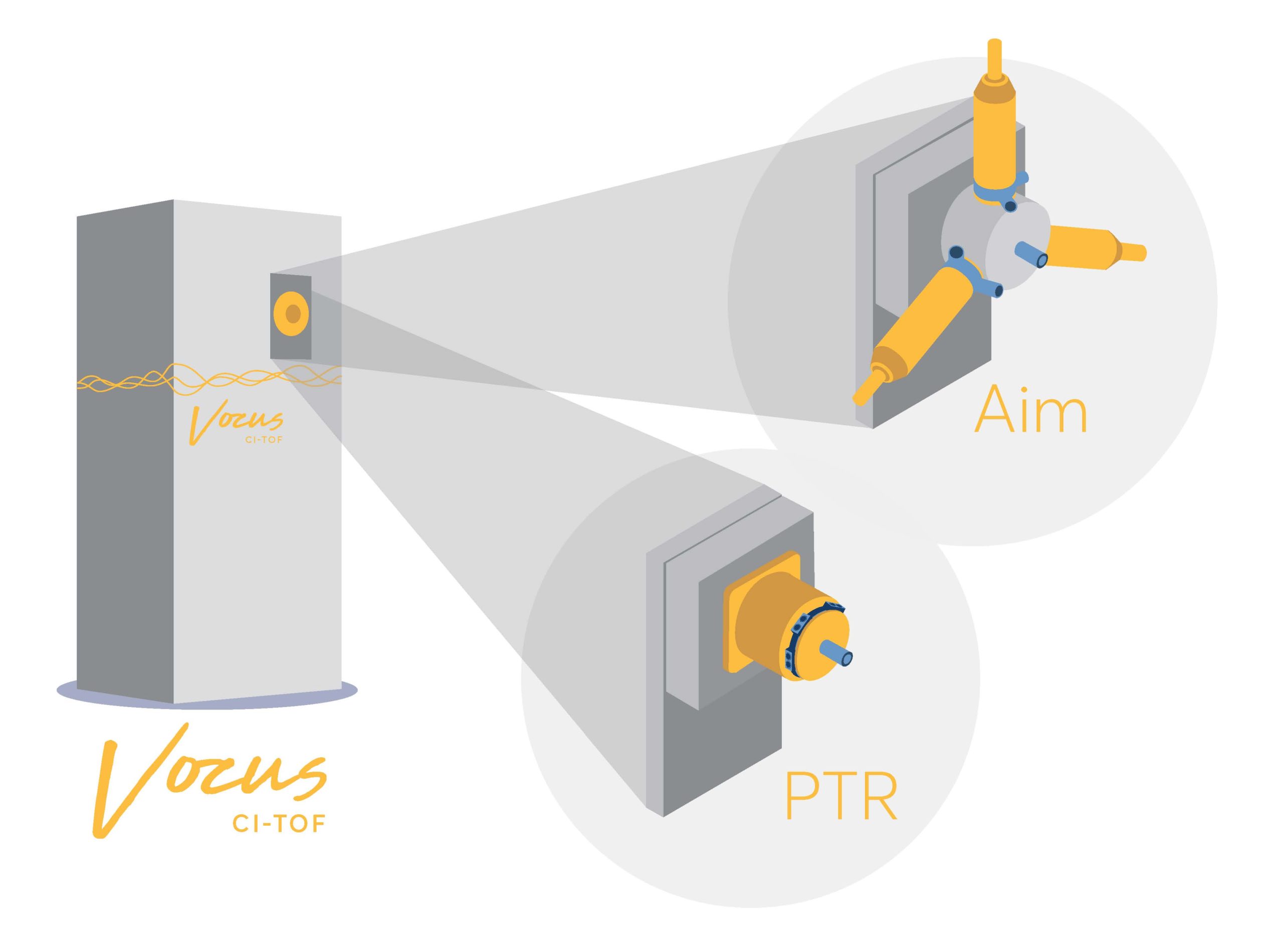

根据您感兴趣的化合物来灵活的选择电离方法
Vocus CI-TOFs有两种可互换的CI电离源+反应器——Vocus PTR和Vocus Aim，每种电离源+反应器组合可针对不同类别的化合物进行优化。 只需配置一套系统，就可满足您日常不同和不断发展的测量要求。
播放视频
Unparalleled real-time detection of volatile organic compounds (VOCs) with Vocus PTR.
针对不同的分析需求来选择试剂离子
Vocus CI-TOF提供多种试剂离子选择，每种试剂离子可针对特定类别的化合物进行优化检测。
应用案例 | 常用母试剂离子 |
|---|---|
空气质量检测 | PTR (H3O+), NH4+, O2+, NO+, I–, Br– |
食物，风味及异味物质 | PTR (H3O+), NH4+, NO+, I– |
呼出气体分析 | PTR (H3O+), NH4+ |
半导体 AMC | O2+, NH4+, I– |
了解更多关于不同试剂离子对特定化合物类别测量和Vocus反应器配置的信息。

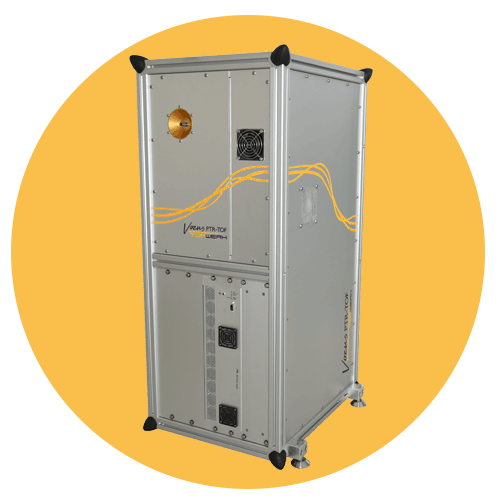

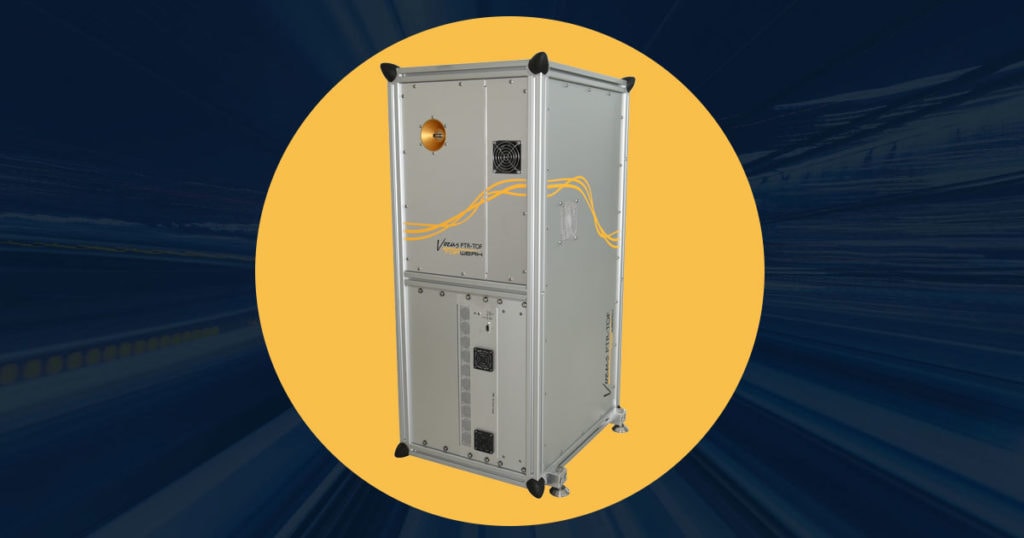

选择您的Vocus CI-TOF型号
分辨率a | PTR | Aim | PTR | Aim | 尺寸 | 功耗 | |
|---|---|---|---|---|---|---|---|
| Th/Th M/ΔM | pptv 1 min | 1 s 二甲苯 | pptv 1 min | 1 s 左旋葡聚糖 | > cps/ppb 二甲苯 | > cps/ppb | 公斤 | 毫米 | 瓦 | |
| 2R | 10000 | 1 | 10 | 1 | 10 | 30000 | 30000 | 170 | 480 x 615 x 1480 | 800 |
| S | 5000 | 1 | 10 | 1 | 10 | 30000 | 30000 | 130 | 480 x 615 x 1130 | 800 |
| 巡航者 | 4000 | 5 | 10 | 4000 | 4000 | 130 | 480 x 615 x 1130 | 800 |
| 小精灵 | 500 | 20 | — | 500 | — | 55 | 380 x 500 x 650 | 450 |
a. 特定灵敏度下的分辨率。 每个型号都可在降低灵敏度的情况下获得更高的分辨率。
标准
备用隔离阀. 无需泄真空，可对Vocus 反应室硬件进行运维。
Tofware 数据处理软件。
可检测化合物的数据库。
Thuner 软件. 质谱仪的自动调协软件。
可触摸屏控制。
Shipping Container 运输箱. 无需拆卸即可进行外场运输。
Vocus 数据采集和仪器控制软件。
可编辑的自动化气体校零、校标。
对目标物的校准浓度进行实时报告。
在关机、就绪、睡眠状态之间实现一键切换。
进样系统配置
Vocus可以根据您的应用来配备特定采样装置。
Vocus操控和显示软件
Vocus质谱仪的数据采集和控制软件提供多样选择，也可为用户的应用进行量身定做。
Vocus CI-TOF 发表文献
Application Notes
- PDF - 为走航而生！---高质量分辨率PTR-TOFMS在走航应用中的若干知识点
- PDF - 什么是VOCs走航监测技术（VOCs走航车）？
- PDF - 国内40种典型恶臭异味物质Vocus CI-TOF检测能力一览
- PDF - 《长三角生态绿色一体化发展示范区挥发性有机物走航监测技术规范》解读

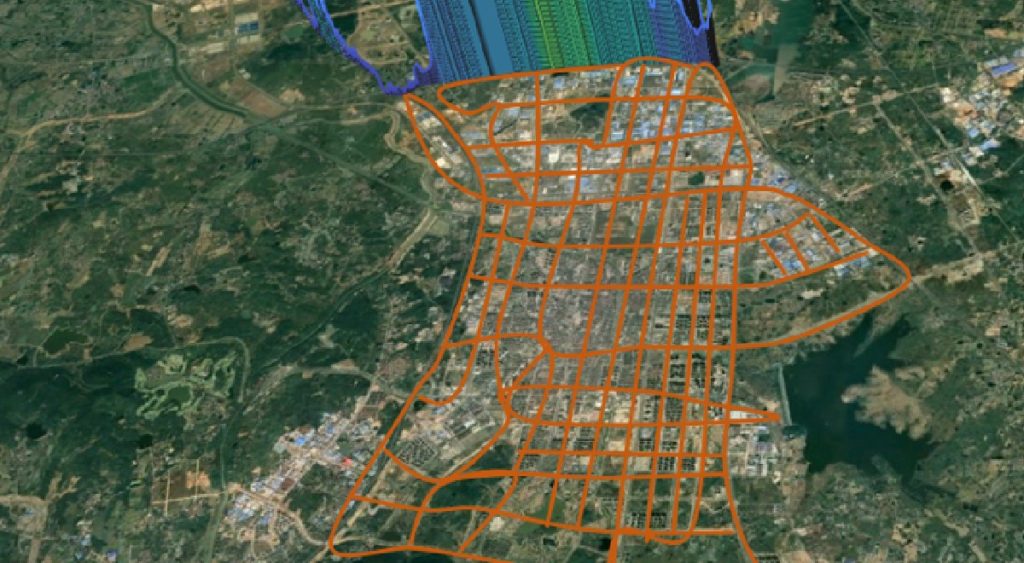

- PDF - ‘网格化’ VOC走航策略漫谈
- PDF - Vocus CI-TOF 对工业园区环境大气中丙烯的监测案例详解
- PDF - 如何更好评估市区交通源对居民的健康影响：以道路旁大气污染物实时监测为例

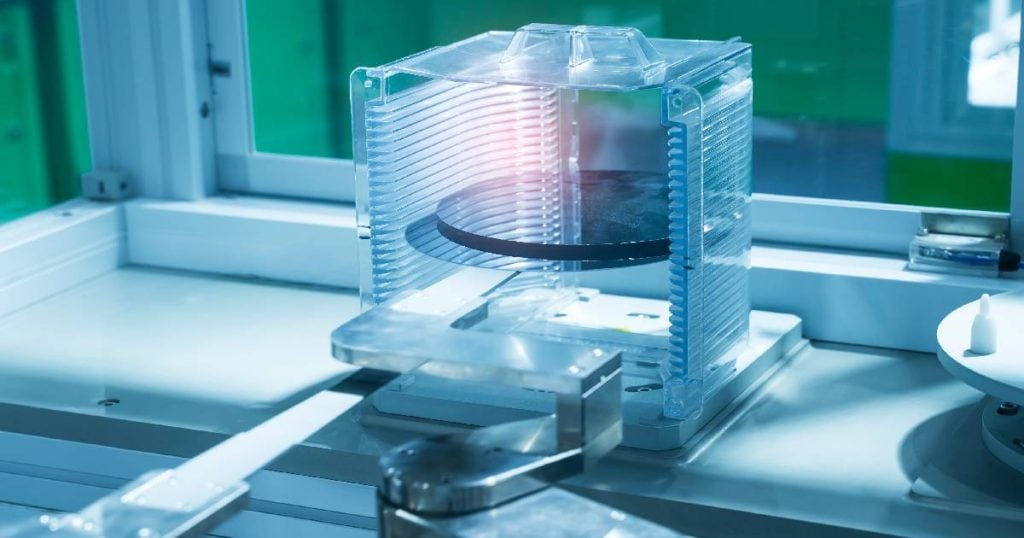

- PDF - Vocus 化学电离质谱法：半导体晶圆运输盒AMC污染快速检测
- PDF - 冬季环境大气中VOCs和无机污染物在线监测：碘负离子Vocus化学电离质谱仪应用示范
- PDF - 视频:Vocus化学电离质谱进行实时快速检测爆炸物演示

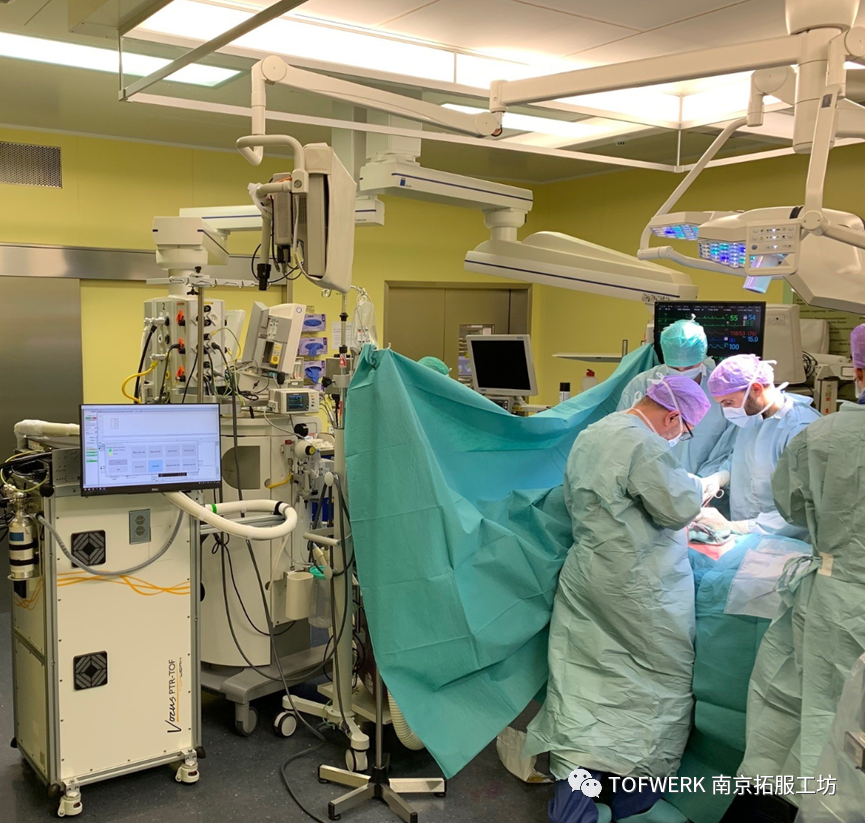

- PDF - 呼出气体中药物动力学研究初探：以桉树油为例
- PDF - 巧点橄榄油香味‘谱：食用油品质鉴别
- PDF - 自动化,高通量Vocus PTR-TOF材料VOCs释放分析
- PDF - 环保从我做起：包装材料释放VOCs知多少
- PDF - 高通量分析电子垃圾VOCs
- PDF - 高时间分辨率有机多硫化物在线监测
- PDF - 室内空气污染物的肺部吸收
- PDF - 风味洞察：Vocus PTR鼻腔内气体分析
- PDF - 某厂区车间内空气质量监测
- PDF - 跨市区域内VOCs点源排查和源谱图采集

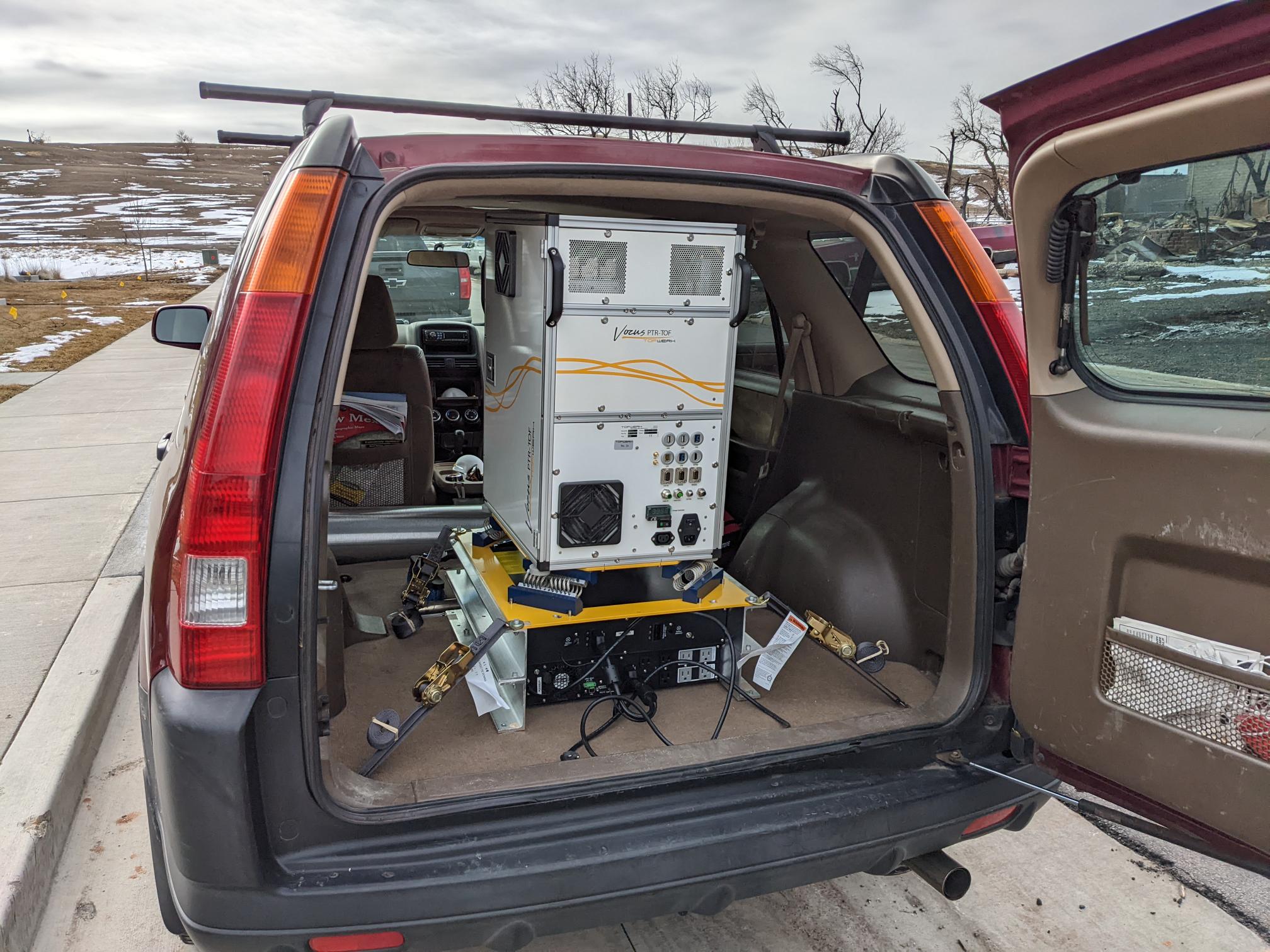

- PDF - 车载Vocus小精灵 PTR-TOF：瑞士图恩的城区VOC分布
- PDF - 违禁药品现场快检和特征谱分析
- PDF - 鱼油易氧化？Vocus来识别
- PDF - 防“爆”于未然-实时快速检测新型过氧化爆炸物TATP和HMTD
- PDF - “酒”经考验-快速定量葡萄酒中酚类异味
- PDF - 旁若无‘醇’，GC-PTR-MS：快速检测啤酒香味物质
- PDF - 热解析质子转移反应质谱快速测定痕量芬太尼
- PDF - 实时检测人体呼出气体中痕量VOCs
- PDF - Vocus PTR-TOF搭配自动进样机进行植物排放VOCs高通量测量
- PDF - 高质量分辨率PTR-MS鉴别咖啡香气中同标称质量目标物
Conference Presentations
Customer Research
- PDF - Vocus化学电离质谱仪揭秘LCD液晶屏逸出VOCs对室内空气质量影响

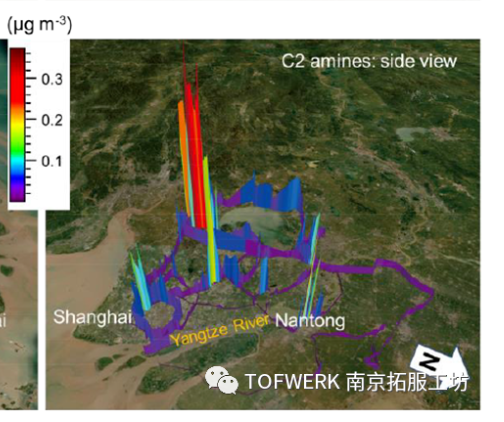

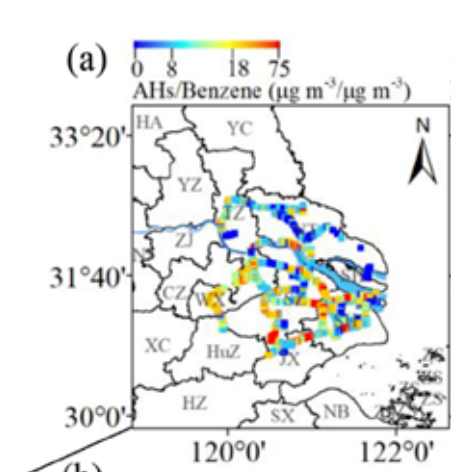

- PDF - Vocus CI TOF市际间走航数据揭示了日常化学品VOCs与市区交通源和城区人口密度的相互关系
- PDF - Vocus PTR-TOF在国内的第一套大气外场监测结果
- PDF - 抗击疫情，Vocus在行动 –人体呼出气体分析进行快速新冠病毒早期筛查
- PDF - VOCs数据变化看疫情阶段：一切如常-疫情管控-陆续复工
- PDF - 车载Vocus PTR-MS移动监测油气井的VOCs排放
Knowledge
- PDF - 什么是VOCs走航监测技术（VOCs走航车）？
- PDF - 国内40种典型恶臭异味物质Vocus CI-TOF检测能力一览
- PDF - 走航应用中卤代烃检测的若干知识点
- PDF - Vocus PTR-TOF质谱恶臭因子实时全检测
- PDF - 主流VOC走航质谱仪电离技术漫谈
- PDF - 为什么飞行时间质谱（TOFMS）是相对于四级杆质谱（QMS）更理想的检测器？
- PDF - 为何质谱仪的灵敏度如此重要？
- PDF - 何为质子转移反应质谱法？
TOFWERK Publications
- PDF - 走航应用中卤代烃检测的若干知识点
- PDF - Vocus PTR-TOF质谱恶臭因子实时全检测
- PDF - 主流VOC走航质谱仪电离技术漫谈
- PDF - Characterization of the Vocus PTR-TOF: Analytical Chemistry杂志文章
Webinars
White Papers
根据您感兴趣的化合物来灵活的选择电离方法
Vocus通过控制反应腔中待测分子与母试剂离子的反应使得待测分子带电。不同种类的母试剂离子对特定类别的待测物具有选择性。根据用户的实验和应用需求，Vocus CI-TOF可提供定制测量方案。
- 单独离子源-反应腔配备一个母试剂离子
- 单独离子源-反应腔，在实验中切换不同母试剂离子
- 两个离子源-反应腔，可以在实验之间互换使用，每个反应腔分别配备一到三种母试剂离子
母试剂离子 | 可检测物种 | 应用案例 | 反应器 |
|---|---|---|---|
| H3O+ (PTR) | 含氧物质, 极性分子, BTEX, PAHs, 芳香烃等 | 空气质量检测；食品及风味, 环境污染物 | PTR |
| NH4+ | 高氧化态物质, 过氧化物 | 爆炸物及违禁药物检测；光化学产物 | PTR |
| NO+ | 醇类，环状或支链烷烃, 长链烷烃 | 机动车尾气，酒类异味物质 | PTR |
| O2+ | 烷烃，二硫化碳，氨气，卤代烃 | 空气质量检测，机动车尾气 | PTR |
| I– | 含氧物质，有机和无机酸，过氧化物，无机化合物 | 空气质量检测，生物质燃烧，二次颗粒物生成，半导体污染物 | Aim |
| Br– | 含碘化合物，HO2自由基，一元羧酸 | 空气质量检测，海洋环境 | Aim |
瞬时切换试剂离子：同一反应器下使用的试剂离子可在毫秒~秒时间范围内进行切换。
反应腔互换：反应腔可在30分钟内完成互换，仪器同时回到测量状态。

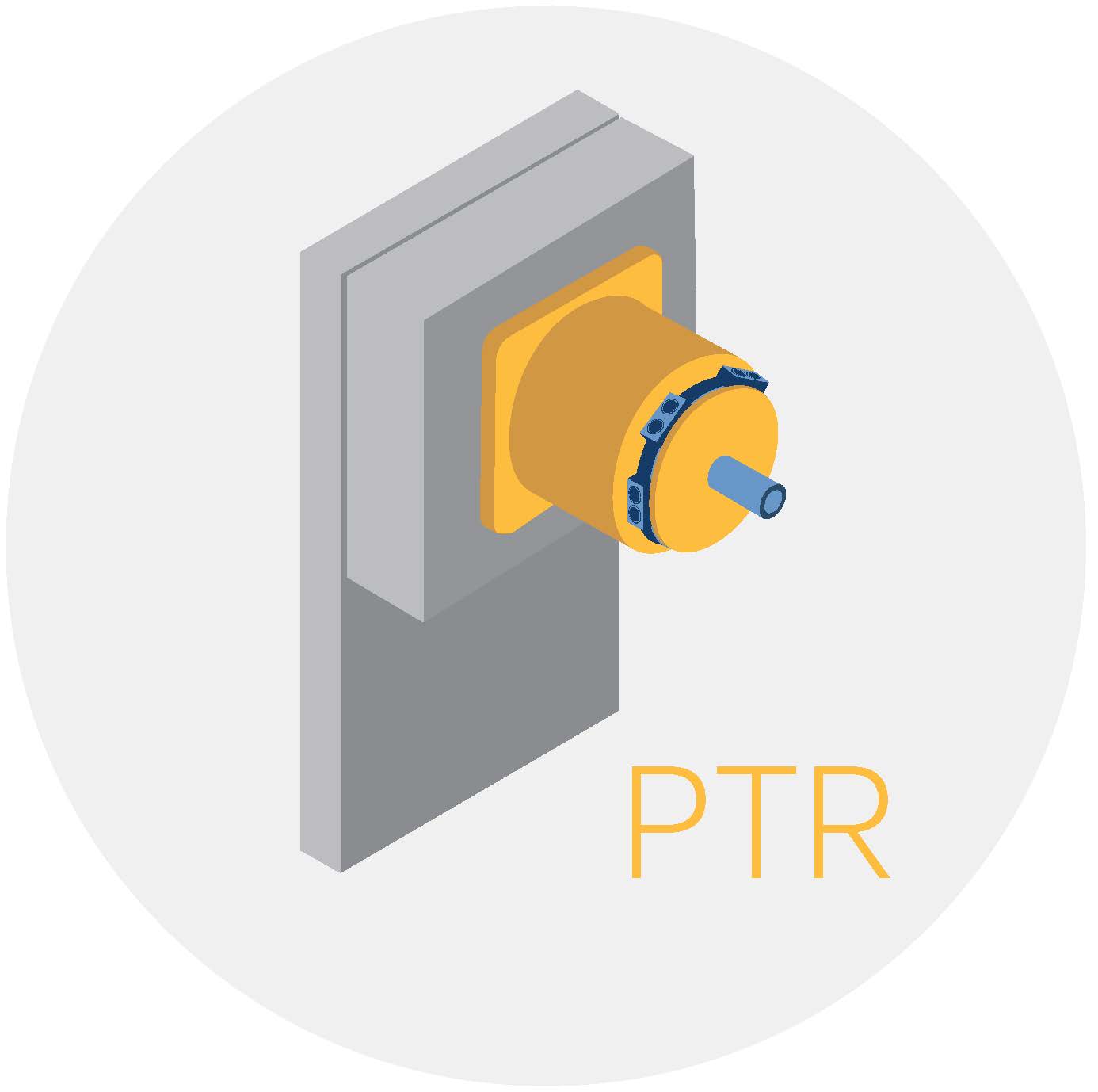

PTR离子源-反应器
质子转移反应质谱法（PTR-MS）是一种适用于绝大多数挥发性有机化合物（VOCs）的普世分析技术。 Tofwerk公司独创的Vocus PTR反 应器利用射频电场聚焦离子束，减少壁损，仪器的灵敏度最大可达到其他商用PTR-MS的10倍以上。Vocus PTR反应器还与其他试剂离子方案兼容，包 括铵根离子（NH4+）等，从而可以覆盖更广泛的化合物种类。
母试剂离子 | H3O+ (PTR), NH4+, NO+, O2+ |
离子切换 | 可在三种离子模式来回切换 切换时间: 优于五秒 |
母离子生成方式 | 等离子体 |
常规运行参数 | 进样流速: 100 sccm, 反应区压强: 2-4 mbar, 直流电压: 600 V |

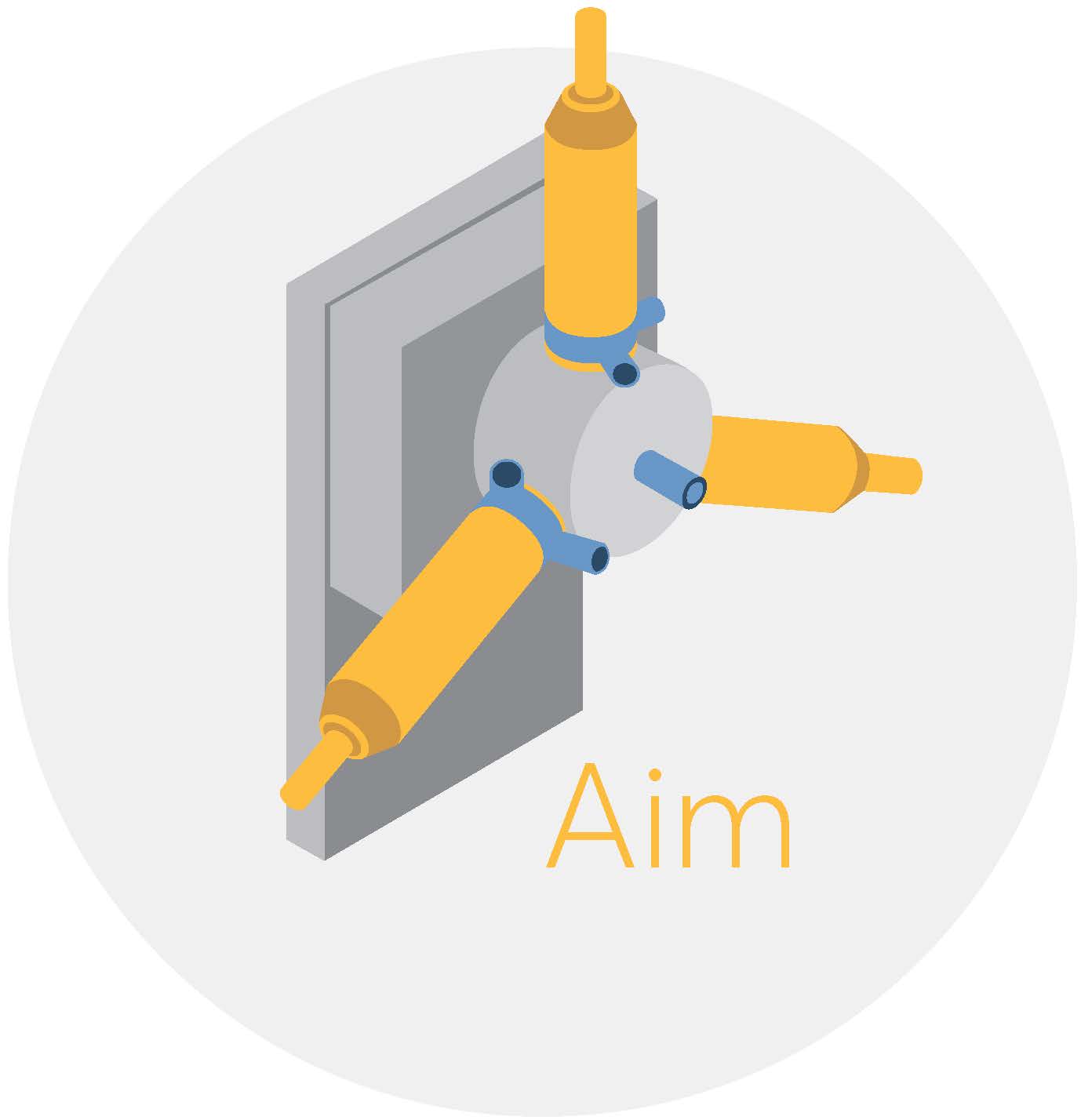

AIM反应器
Vocus Aim反应器可对挥发性更广范围内的痕量有机和无机化合物进行快速灵敏检测。Aim流动管反应器在相对较高压强下工作，有Vocus Aim反应器可对挥发性更广范围内的痕量有机和无机化合物进行快速灵敏检测。Aim流动管反应器在相对较高压强下工作，有
母试剂离子 | I–, Br– |
离子切换 | 可在三种离子模式来回切换 切换时间: 优于五秒 高级快速切换模式：优于0.25秒（单电离模式下两种母离子） |
母离子生成方式 | VUV紫外光灯 |
常规运行参数 | 进样流速: 2000 sccm, 反应区压强: 50-100 mbar, 直流电压: 无 |
